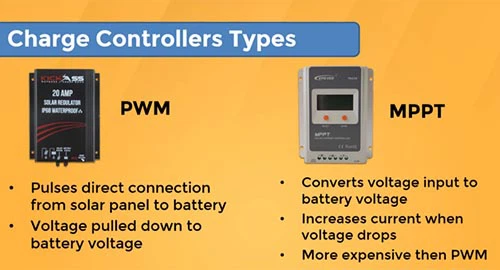

PWM לעומת MPPT דוגמה קונקרטית תסביר זאת בבירור:
הנוסחה הפיזית הבסיסית:
הספק (וואט)=V (וולט) x I (אמפר)
אם אנו משתמשים בפאנל סולארי נומינלי של 12V, 100W לטעינת מערכת סוללות של 12V, ה-Vmp בפועל הוא 17V, ונוכל לחשב את התפוקה הנוכחית שלו:
I=כוח / V
I=100 / 17=5.88 אמפר
כעת אנו יודעים שתפוקת הפאנל היא 17V ו-5.88A.
תרחיש 1: המערכת הפוטו-וולטאית היא עם בקר טעינה סולארית PWM.
PWM יגרור את המתח למתח טעינת הסוללה - 14V בקירוב. לאחר מעבר ה-PWM, אנרגיית השמש נשארת רק 14V ו-5.88A.
זה:
P = V x I = 14 x 5.88 = 82.32 W
תרחיש 2: המערכת הפוטו-וולטאית היא עם בקר הטעינה הסולרית MPPT.
ה-MPPT לא רק גורר את המתח ל-14V, אלא גם מגביר את הזרם, כך שההספק כמעט שווה ליציאה.
לכן, אם המתח יורד ב-17/14=1.21
ואז הזרם לסוללה גדל ב-1.21, אנחנו מקבלים
5.88 x 1.21 = 7.11A
הפסקת חשמל מוחלטת
P = 14 x 7.11 = 99.54 W
בדוגמה זו, הכוח מבוזבז על ידי PWM הוא
99.54 – 82.32 = 17.22W
כמעט 20 אחוז אנרגיה לא הומרו לאנרגיה כימית של הסוללה. אם ניקח בחשבון את התרחיש במערך סולארי גדול, ההפסד עלול להיות אדיר.
לכן, עדיף להשתמש ב-MPPT עבור מערך סולארי גדול.
