הנדסת מערכות תאורה לאקלים טרופי: מדריך טכני לבקרת לחות ולחות-תאורה מוגנת
מאת קווין ראו 27 בנובמבר,2025
במהלך-בדיקה מעמיקה בקומפלקס הפטרוכימיים של האי Jurong Island בסינגפור, מהנדסים גילו כי גופי תאורה LED קונבנציונליים עם דירוג IP65 חוו פיחות של עד 37% בלומן לאחר 18 חודשי פעילות. לעומת זאת, גופי תאורה מאותו מפרט עם דירוג IP66 שמרו על מעל 92% משטף האור הראשוני שלהם. אי התאמה זו מדגישה את האתגר המרכזי של עיצוב מערכות תאורה באקלים טרופי - בקרת לחות מכתיבה ישירות את חיי השירות של ציוד תאורה.
ניתוח מנגנון כשל של מערכות תאורה בסביבות חמות-לחות
1. מודל דינמיקה של חדירת אדי מים
על פי חוק הדיפוזיה של פיק, ניתן לבטא את קצב חדירת אדי המים בחומרים פולימריים כך:
מתמטיקה
J = -D·(∂C/∂x)
כאשר D הוא מקדם הדיפוזיה של אדי המים (עבור שרף אפוקסי, D=2.3×10⁻⁹ cm²/s). בסביבת 35 מעלות/90% RH, הזמן עד לדה-למינציה בממשק חבילת LED עקב חדירת אדים מצטמצם ל-שליש מזה באקלים ממוזג.

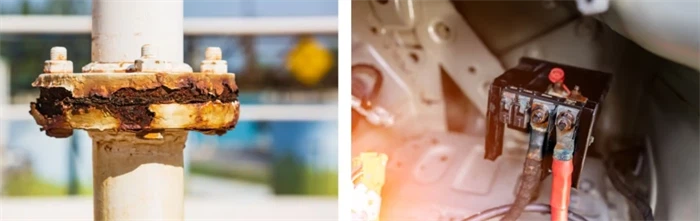

2. מנגנון קורוזיה אלקטרוכימי
ריכוז יוני הכלוריד באטמוספרות ימיות טרופיות מגיע ל-0.5-2.0 מ"ג/מ"ר. שילוב עם עיבוי ליצירת אלקטרוליט, הוא מעורר את תגובות הקורוזיה הבאות:
מתמטיקה
אנודה: Al → Al³⁺ + 3e⁻ קתודה: O₂ + 2H₂O + 4e⁻ → 4OH⁻
נתונים שנמדדו מראים ששיעור הקורוזיה של מצעי אלומיניום לא מוגנים בסביבות טרופיות מגיע ל-0.78 מיקרומטר לשנה, שהם פי 8 מהשיעור בסביבות יבשות.
3. ניתוח מתח תרמי-מצמד
סימולציות מולטיפיסיקה של COMSOL מראות כי בתנאי רכיבה יומית טרופית (25 מעלות /95%RH → 35 מעלות /75%RH), פנים גוף התאורה עובר 2.3 מחזורי אידוי-עיבוי מדי יום, מה שמוביל ל:
אובך העדשה עולה ב-1.8% מדי חודש.
חיי עייפות תרמית של מפרק הלחמה הופחת ל-45% מהערך הסטנדרטי.
עלייה מואצת ב-ESR של קבל כוח ההנעה.
מערכות דירוג הגנה ותקנים טכניים
1. ניתוח דירוג הגנת IP
פרמטרים מרכזיים של מערכת דירוג ההגנה הבינלאומית לאקלים טרופי:
| דירוג IP | יכולת הגנה | תנאי מבחן | סביבה מתאימה |
|---|---|---|---|
| IP65 | אטום לאבק- / מוגן מפני סילוני מים | קוטר זרבובית 6.3 מ"מ, נפח מים 12.5 ליטר/דקה, מרחק 3 מ' | אזורי תעשייה חיצוניים כלליים מוגנים |
| IP66 | אטום לאבק- / מוגן מפני סילוני מים חזקים | קוטר זרבובית 12.5 מ"מ, נפח מים 100 ליטר/דקה, מרחק 3 מ' | נמלים, מתקני חוף, אזורים עם גשמים עזים תכופים |
| IP67 | אטום לאבק- / מוגן מפני טבילה זמנית | טבילה מתחת למים 0.15-1 מטר, משך 30 דקות | אזורים מועדים להצפות{{0}, סיפונים של ספינה |
| IP68 | אטום לאבק- / מוגן מפני טבילה מתמשכת | עומק וזמן שצוינו על ידי היצרן | תאורה תת-ימית, סביבות טבולות לצמיתות |
| IP69K | אבק-אטום / מוגן מפני סילוני מים-בלחץ גבוה,-בטמפרטורה גבוהה | טמפרטורת מים 80 מעלות, לחץ 8-10MPa, מרחק 0.1-0.15 מ' | עיבוד מזון, -שטיפה-בלחץ גבוה באזורים |
2. השוואת דירוג הגנת NEMA
התכתבות בין תקני NEMA בצפון אמריקה ודירוגי IP:
NEMA 4X ≈ IP66 + דרישות עמידות בפני קורוזיה
NEMA 6P ≈ IP67 + הגנת טבילה ממושכת
מדע חומרים וטכנולוגיית אנקפסולציה
1. מטריצת ביצועי חומרי דיור
| סוג חומר | דירוג עמידות בריסוס מלח | מוליכות תרמית (W/m·K) | התאמת CTE | מדד עלויות |
|---|---|---|---|---|
| יציקה-אל + מעיל אפוקסי | 1000h | 120-180 | בֵּינוֹנִי | 1.0 |
| 316 נירוסטה | 2000h | 16 | נָמוּך | 2.3 |
| PBT-מחוזק בזכוכית | 500h | 0.2-0.3 | גָבוֹהַ | 0.7 |
| פלסטיק מוליכים תרמית | 750h | 1.5-5.0 | בינוני-גבוה | 1.2 |
2. פרמטרים מרכזיים לטכנולוגיית איטום
אטמי סיליקון: סט דחיסה פחות או שווה ל-10% (150 מעלות × 22 שעות)
תרכובת עציצים: התנגדות נפח גדולה או שווה ל-10¹⁵ Ω·cm, מוליכות תרמית גדולה או שווה ל-1.0 W/m·K
פתחי אוורור: גודל נקבוביות 0.2 מיקרומטר, קצב זרימת אוויר גדול או שווה ל-500 מ"ל/דקה · ס"מ²
תכנון הנדסי ניהול תרמי
1. מודל פיזור חום עבור-סביבות טרופיות לחות
עיצוב פיזור חום באקלים טרופי חייב להביא בחשבון יעילות הסעה מופחתת:
מתמטיקה
h=2.5 + 4.1√v (גורם תיקון סביבה טרופית 0.7)
כאשר v היא מהירות הרוח (m/s). יעילות פיזור החום יורדת ב-18-25% כאשר לחות יחסית מעל 80%.
2. אסטרטגיות בקרת עיבוי
פעיל נגד-עיבוי: פסי חימום מובנים- המופעלים כאשר טמפרטורת הסביבה < נקודת טל + 2 מעלות.
פסיבי נגד-עיבוי: מבנה פגז כפול- עם מילוי אוויר יבש ביניהם.
בקרה חכמה: ויסות כוח מסתגל המבוסס על חיישני טמפרטורה ולחות.
פתרונות יישומים ספציפיים-תעשייתיים
1. דרישות הוכחה לפיצוץ- עבור התעשייה הפטרוכימית
אזורים מסוכנים Class I, Division 1 דורשים:
טמפרטורת פני השטח המקסימלית פחות או שווה ל-200 מעלות (דירוג T4)
אנרגיית השפעה גדולה או שווה ל-7J (דירוג IK08)
התנגדות הארקה קטנה או שווה ל-0.1Ω
2. עיצוב היגייני לתעשיית עיבוד המזון
חספוס פני השטח Ra פחות או שווה ל-0.8μm
ללא עיצוב זווית -מת (רדיוס פילה גדול או שווה ל-3 מ"מ)
עמידות לחומצה ואלקלי (pH 2-12)
3. הגנה-ארוכת טווח עבור הנדסה ימית
בדיקת ריסוס מלח גדול או שווה ל-3000 שעות
מבחן התיישנות UV גדול או שווה ל-6000 שעות
עיצוב הגנה מפני זיהום ביולוגי
משטר שילוב ותחזוקה של מערכות
1. לוח זמנים לתחזוקה מונעת
כל 6 חודשים: בדיקת גמישות האטם, הערכת קורוזיה פני השטח.
מדי שנה: בדיקת הגנת IP, מדידת התנגדות בידוד (גדול או שווה ל-100MΩ).
כל 3 שנים: בדיקה פנימית מקיפה, החלפת חומרי ממשק תרמי.
2. מערכת ניטור חכמה
צג חיישנים משולבים:
לחות פנימית במתחם (סף אזעקה > 60% RH)
שידור עדשה (סף תחזוקה < 85%)
טמפרטורת אספקת החשמל של הנהג (מגבלה של 105 מעלות)
שאלות נפוצות (שאלות נפוצות)
שאלה 1: כמה מצטמצמים חיי השירות של גופי LED בדרך כלל באזורים טרופיים?
A1:על פי סטטיסטיקת תקן IEEE 1789, בסביבה עם טמפרטורה שנתית ממוצעת של 28 מעלות ו-80% לחות יחסית:
גופי תאורה IP54: חיי השירות הופחתו ל-35-50% מהערך הנומינלי.
גופי תאורה IP66: שיעור שימור חיי שירות של 75-85%.
גופי תאורה IP68: שיעור שימור חיי שירות של 90-95%.
ש 2: כיצד לאמת את העמידות של דירוג ההגנה?
A2:מומלץ לבצע בדיקות הזדקנות מואצת:
טמפרטורת רכיבה על אופניים: -40 מעלות ~ +85 מעלות, 1000 מחזורים
יישון בחום לח: 85 מעלות / 85% RH, 1000 שעות
בדיקת ריסוס מלח: 35 מעלות, 5% NaCl, 500 שעות
ש 3: מהי ההשפעה של לחות גבוהה על יציבות טמפרטורת הצבע?
A3:נתונים שנמדדו מראים כי לאחר 5000 שעות של פעולה רציפה:
טוב-אטום: שינוי טמפרטורת הצבע < 200K
דליפה קלה: שינוי טמפרטורת הצבע 500-800K (הידרוליזה זרחנית)
חדירת מים חמורה: שינוי טמפרטורת הצבע > 1500K
ש 4: כיצד לאזן בין דרישות הוכחת רטיבות- והגנת פיצוץ{{2}?
A4:בחר מוצרים עם אישורים כפולים:
אישור פיצוץ-הוכחה: ATEX / IECEx Zone 1
אישור הגנה מפני כניסה: IP66 / IP67
הסמכת חומר: NORSOK M-501 (כיתה ימית)
ש 5: כיצד להעריך כדאיות כלכלית?
A5:השתמש בניתוח עלויות מחזור חיים:
מתמטיקה
LCC=השקעה ראשונית + ∑(עלות אנרגיה + עלות תחזוקה + עלות החלפה)
החזר ה-ROI עבור גופי תאורה-איכותיים לחות- גבוהים הוא בדרך כלל תוך 18-24 חודשים.
מגמות פיתוח טכנולוגיות חדשניות
1. ננו-טכנולוגיית הגנה
ציפויים סופר הידרופוביים: זווית מגע > 150 מעלות, זווית הזזה < 5 מעלות
סרטי גרפן תרמית: מוליכות תרמית גדולה או שווה ל-1500 W/m·K
חומרי איטום-מתרפאים: 95% התאוששות ביצועים תוך 24 שעות לאחר-פגיעה
2. יישומים דיגיטליים תאומים
יכולות חיזוי באמצעות טכנולוגיית התאומים הדיגיטליים:
חיים שימושיים שנותרו (דיוק ±8%)
חלונות זמן תחזוקה אופטימליים
אזהרה מוקדמת על תקלה (2000 שעות מראש)
3. עיצוב בר קיימא
95% יכולת מיחזור חומרים
הפחתה של 40% בטביעת הרגל הפחמנית
Heavy-Metal-עיצוב חינם
מַסְקָנָה
הנדסת מערכות תאורה לאקלים טרופי הוא תחום רב-תחומי הכולל מדעי חומרים, תרמודינמיקה ואלקטרוכימיה. תרגול במפעל מוליכים למחצה בפנאנג, מלזיה, הוכיח שפתרונות תאורה-מתוכננים באופן שיטתי יכולים להפחית את שיעור הכשל השנתי בציוד מ-23% מתחת ל-3%, תוך הפחתת עלויות התחזוקה ב-62%.
כפי שאמר נשיא הוועדה הבינלאומית לתאורה לשעבר (CIE) ווט ואן בומל: "בסביבות קיצוניות, עיצוב תאורה אינו עוסק עוד רק בהמרה פוטואלקטרית, אלא במבחן האולטימטיבי של התאמה סביבתית". באמצעות בחירה מדעית של דירוגי הגנה, אופטימיזציה של חומרים ושילוב מערכות, ניתן לבנות מערכות תאורה חזקות המתאימות לאקלים טרופי.
על רקע שינויי האקלים, האמינות של מערכות תאורה באזורים טרופיים הפכה לתשתית קריטית המבטיחה פעולות תעשייתיות ופונקציונליות עירונית, הדורשת ניהול קפדני של מחזור החיים מתכנון והתקנה ועד לתחזוקה.
הפניות:
IEC 60529:2013דרגות הגנה הניתנות על ידי מארזים
מדריך ASHRAE 2021יישומי HVAC
NEMA 250-2020מארזים לציוד חשמלי
ISO 12944-2017הגנה מפני קורוזיה של מבני פלדה
