עקומות הפצת אור: הבנת הגרף הזה היא חצי מהקרב בעיצוב התאורה

עקומות הפצת אור: הבנת הגרף הזה היא חצי מהקרב בעיצוב תאורה

האם אי פעם התבלבלת מזה: אתה קונה גוף תאורה עם הספק גבוה, אבל התאורה בפועל לא מהציפיות? האור מרוכז מדי, יוצר נקודה חמה בוהקת, או מפוזר מדי, ומותיר את החלל כולו במראה שטוח וחסר השראה. המפתח לכך טמון לעתים קרובות ברעיון מקצועי אך מכריע-שלעקומת הפצת אור. עֲבוּרעיצוב תאורה פנימית מקצועי, הבנת הגרף הזה היא כמו אדריכל שקורא שרטוטים; זה הצעד הראשון למנוע תקלות ולהשגת אפקטי תאורה מדויקים.

מהי עקומת התפלגות אור? זה הרבה יותר מגרף

במילים פשוטות, אעקומת הפצת אור(המכונה גם עקומת נתונים פוטומטרית או עקומה קוטבית) היא "תעודת הזהות" ו"מפת הניווט" של ביצועי האור של גוף תאורה. באמצעות מדידה מדעית, הוא מתעד כיצד עוצמת האור מתפזרת לכל הכיוונים על פני מרחב תלת-ממדי לאחר עזיבת המתקן.

קובץ נתונים מלא של הפצת אור (כגון קובץ IES סטנדרטי) מכיל הרבה יותר מידע ממה שאתה עשוי לחשוב:

נתוני ליבה אופטיים: עוצמת אור (בקנדלות, cd) בזוויות אנכיות שונות-נשמת העקומה.

ביצועים כלליים: שטף אור כולל (בלומן, lm), יעילות גוף התאורה (תפוקת מקור אור לעומת תפוקת גוף).

פרמטרים חשמליים: הספק כניסה (בוואט, W), מקדם הספק (PF).

מידע פיזי: מידות מתקן, דגם, יצרן.

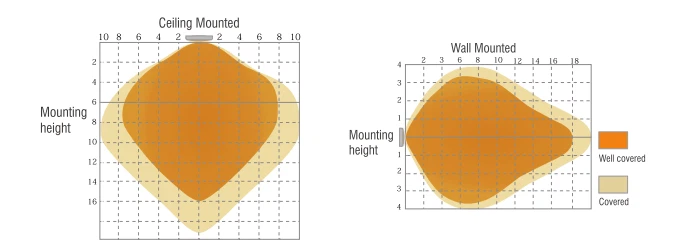

אם שטף האור (לומן) אומר לך "כמה אור" מתקן פולט, העקומת הפצת אוראומר לך במדויק "לאן כל האור הזה הולך". זה הבסיס הבסיסי לבחירת זווית אלומה בתאורת חללים מסחריים.

סיווג עקומות חלוקת אור: סימטריה וזווית אלומה

אנו יכולים לפרש ולסווג עקומות חלוקת אור בהתבסס על שני ממדי ליבה, המקושרים ישירות ליישום של מתקן.

מימד 1: סימטריה

מאפיין זה קובע כיצד האור מתפשט סביב הציר המרכזי של המתקן.

מימד 2: זווית אלומה

הכוונה היא לזווית שבה עוצמת האור יורדת ל-50% מעוצמת המרכז המרבית. זה אחד הפרמטרים האינטואיטיביים ביותר בפרשנות חזותית של עקומות פוטומטריות.

הערה חשובה: ההגדרות של רחב, בינוני וצר אינן מוחלטות או סטנדרטיות; ליצרנים עשויים להיות שינויים קלים. המפתח הוא לשפוט על סמך ערך הזווית הספציפית והצורה האמיתית של העקומה.

צלילה טכנית עמוקה: כיצד נוצרת העקומה? איך אנחנו קוראים את זה?

1. מהמעבדה לגרף

יצירת עקומת חלוקת האור מסתמכת על מעבדה אופטית מקצועית וגוניופוטומטר. המתקן מותקן במרכז זרוע רובוטית מסתובבת, וגלאי מודד את עוצמת האור מזוויות שונות (בדרך כלל במרווחים של מעלה אחת או יותר) על כדור וירטואלי. מערך הנתונים המאסיבי הזה מעובד ולבסוף משורטט לתוך גרף הקואורדינטות הקוטבי או הקרטזי הדו-ממדי שאנו רואים.

2. ב-פירוש עומק של העקומה

דיאגרמה קוטבית: הכי אינטואיטיבי. המקור מייצג את מרכז המתקן, עיגולים קונצנטריים מייצגים את עוצמת האור, והזווית מייצגת כיוון. ככל שהעקומה רחוקה יותר מהמרכז, כך עוצמת האור בכיוון זה חזקה יותר. ניתן לזהות את רוחב הקורה והסימטריה במבט חטוף.

תרשים קרטזיאני: יותר מדויק. הציר האופקי הוא הזווית (0 מעלות -180 מעלות), והציר האנכי הוא עוצמת האור. מקל על קריאה מדויקת של ערכי עוצמה בכל זווית, שימושי במיוחד לניתוח התפלגויות אסימטריות.

מה לחפש:

שיא עצימות: הנקודה הגבוהה ביותר בעקומה קובעת את הבהירות המרכזית.

זווית קרן: מצא את הנקודות המתאימות ל-50% משיא העוצמה ושימו לב לזווית ביניהן.

אחידות דפוס אור: תלילות הירידה של העקומה. ירידה תלולה יותר פירושה חתך קשה יותר-; שיפוע מתון יותר פירושו מעבר רך יותר.

משני פיקס/שפך אור: בדוק אם לעקומה יש בליטה קטנה נוספת, שעלולה להצביע על אור תועה לא רצוי.

למה זה כל כך חשוב? - מ"מנחש" ל"לדעת"

שליטה בעקומת הפצת אורפירושו שדרוג עיצוב התאורה שלך מ"הערכה לפי ניסיון" ל"ניבוי לפי נתונים".

השגת כוונת עיצוב: רוצה פוקוס דרמטי? בחר קרן צרה. רוצים סביבה משרדית אחידה ונוחה? בחר טרופר עם חלוקת עטלף. הכל נתמך על ידי הנתונים.

הימנעות מבזבוז אנרגיה: הפנה אור בדיוק לאזור הזקוק להארה, מניעת "זוהר שמיים" או הארת קירות חסרי תועלת. זה משפר ישירות את היעילות וחוסך אנרגיה וכסף.

שליטה על סנוור: העקומה מאפשרת לך לחזות מאילו זוויות צפייה עשוי להיראות משטח מתקן בהיר מדי (בהירות גבוהה), מה שמאפשר לך להימנע מכך על ידי בחירת מתקנים עם מיגון מתאים או על ידי התאמת מיקום ההרכבה.

סימולציה מדעית: תוכנת עיצוב תאורה מקצועית (למשל, Dialux) מסתמכת בדיוק על קובץ ה-IES של המתקן (המכיל את נתוני עקומת ההפצה המלאה) כדי לבצע חישובי עוצמת הארה והדמיות אפקטים, מה שמבטיח שאתה יודע את התוצאה עוד לפני התקנת הפרויקט.

שאלות נפוצות

1. ש: כצרכן רגיל, כאשר אני קונה אורות, המוכרים בדרך כלל מציינים רק לומן ו-וואט. האם מידע על הפצת אור באמת הכרחי עבורי?
ת: בהחלט.לומנים (שטף אור כולל) הם כמו הכמות הכוללת של מים במיכל, בעודעקומת הפצת אורקובע כיצד פועל הברז-אם זה סילון חזק או ריסוס עדין. לדוגמה, שני פנסים תחתונים עם אותה פלט לומן אך זוויות אלומה שונות-אחד ב-15 מעלות והשני ב-40 מעלות -ייצר אפקטים שונים בתכלית כשהם מותקנים בתקרת סלון: הראשון יוצר זרקור קשוח וקטן על הספה, בעוד השני מספק תאורה רכה וכללית. לפני הרכישה, נסה להשיג או להציג את העקומה הפוטומטרית של המוצר, במיוחד עבור נורות הדגשה כמו זרקורים וזרקורים.

2. ש: יש לי עקומה פוטומטרית ביד. כיצד אוכל לדעת במהירות היכן הוא המתאים ביותר לשימוש?
ת: בצע "שיטת שלוש-שלבים": ראשית, בדוק סימטריה: סוגים צירים/סימטריים מתאימים לתאורת סביבה כללית; עבור סוגים אסימטריים, שים לב לכיוון ההטיה-טוב לשטיפת קירות, מרעה או הדגשת משטחים אנכיים ספציפיים.שנית, בדוק את זווית האלומה: קרן צרה (<20°) for accent; medium beam (20-40°) for task/area lighting; wide beam (>40 מעלות) לאור הסביבה.שלישית, בחנו את צורת העקומה: עקומה חלקה ומלאה מעידה על מעבר טוב בתבנית האור; עקומה תלולה פירושה חתך קשה-; צורת עטלף ממזערת את הסנוור בכיוון האנכי, מה שהופך אותו לאידיאלי עבור משרדים וכיתות.

3. ש: מה הקשר בין העקומה הפוטומטרית לבין דיאגרמות האיזולוקס (הארה שווה) שאנו רואים בתוכנת עיצוב תאורה?
A:העקומה הפוטומטרית היא"לִגרוֹם", ודיאגרמת האיזולקס היא ה"אֵפֶקְט". העקומה הפוטומטרית מתארת ​​אתמתקן משלויכולת לפלוט אור בכיוונים שונים. כאשר אתה מזין את דגם המתקן (טוען את קובץ ה-IES שלו), מיקום ההתקנה, הגובה והכיוון לתוכנה, הוא משתמש במכשיר של המתקןעקומת חלוקת האורנתונים, בשילוב עם מודל החדר, כדי לחשב כיצד האור נופל עלמשטח המטרה(למשל, שולחן עבודה, רצפה) ומדמיינת זאת כקווי מתאר בעלי עוצמת הארה שווה (קווי איזולוקס). לכן, רק עם עקומה פוטומטרית מדויקת, דיאגרמת האיסולוקס המדומה אמינה לעיון.

הערות ומקורות:

שיטות מדידה סטנדרטיות ותבניות נתונים עבור עקומות חלוקת אור מבוססות בעיקר על התקן המשותף של הוועדה הבינלאומית להארה (CIE) והאגודה להנדסה מאירה של צפון אמריקה (IESNA): *IESNA LM-63: IES Standard File Format for the Electronic Transfer of Photometric Data*.

סיכומים של מאפייני עקומה פוטומטריים שונים והיישומים שלהם מסונתזים מתוך דיונים על הקשר בין חלוקת גופי תאורה ואיכות התאורה הפנימיתמדריך עיצוב תאורה.

ההגדרה של זווית האלומה (50% מגבול עוצמת השיא) היא תקן-ענף רחב, שנמצא במסמכים טכניים וקטלוגים של מוצרים של יצרני גופי תאורה בינלאומיים גדולים (למשל, Philips, ERCO, iGuzzini).
