כיצד להדליק נורת לד עם סוללה

תרגיל מהנה שתוכלו לבצע כדי ללמוד על מעגלים חשמליים וחשמל זרם ישר (DC) הוא הדלקת נורת LED עם סוללה. מכיוון שסוללות רגילות אינן יכולות לייצר מספיק מתח כדי להפעיל נורה חזקה, אין זו שיטה מעשית להפעיל מקור אור אמיתי. עם זאת, אתה יכול להיות קצת שמחה לבנות מעגלים שונים בין סוללה לנורת LED תוך שימוש בכמה חומרים פשוטים. לאחר שתשלוט ביצירת מעגל בסיסי, תוכל לשנות אותו על ידי הוספת מתגים או סוללות נוספות. כדי להראות כיצד חומציות ומתכת מתקשרות לייצור חשמל, נסה לבנות סוללה טבעית מלימונים וגרוטאות מתכת!

שימוש בסוללה ביתית להפעלת נורה

השג נורת LED זעירה, 3V ומטה, במתח נמוך. בדרך כלל, יש צורך ב-120V או יותר כדי להפעיל נורות בגודל רגיל, כמו אלו שנמצאות במנורות או בגופים עיליים. לא ניתן להאיר סוגים גדולים יותר של נורות באמצעות סוללה ביתית רגילה.

לדוגמה, אתה יכול להשתמש בנורת LED זעירה מלפיד.

יהיה צורך לחבר מספר סוללות 12V ומעלה בסדרה כדי להפעיל נורה במתח גבוה יותר, מה שלא בטוח לעשות עבור התרגיל הזה מכיוון שאתה מסתכן בקבלת התחשמלות.

עבור נורות LED, בצע את השלבים הבאים.

זכור שהם מקוטבים אם אתה משתמש ב-LED רגיל ופעל לפי ההוראות האלה.

חבר תמיד את הרגל הקצרה ביותר של הסוללה למסוף השלילי ואת הרגל הארוכה ביותר למסוף החיובי. אחרת, הנורית עלולה להפסיק לפעול או להיפגע.

השתמש בסוללות עם הספק לא גבוה מ-3V כדי למנוע התפוצצות LED שלך.

חבר את המסוף החיובי של הסוללה לתחתית הנורה באמצעות כבל חשמלי נחושת. הנח שם את נורת ה-LED שלך, סוללה ביתית ואזור עבודה שטוח. הצב קו חשמל נחושת מול המסוף של סוללה אחת, ואבטח אותו שם עם סרט חשמלי. חבר את הקצה השני של החוט עם סרט לבסיס של נורת ה-LED.

כל תא ביתי טיפוסי יעבוד, כולל סוללות 1.5V AA, AAA, C או D.

אם אין לך סרט חשמלי לחיבור החוטים באופן זמני, אתה יכול פשוט להחזיק אותם במקומם. להתחשמל בהספק כה נמוך זו לא אפשרות.

טיפ: אתה יכול להלחים את החוט למקומו אם אתה רוצה ליצור חיבור עמיד יותר.

חבר כבל עם סרט למסוף השני של הסוללה והנח אותו ליד הצד של הנורה. שים את קצהו האחד של חוט חשמל נחושת מול המגע השני של הסוללה, ואבטח אותו שם עם סרט חשמלי. אם ברצונך להשאיר את נורת ה-LED מוארת, מקם את הקצה השני כנגד הצד של בסיס הנורה והדבק אותו במקומו.

הנורה נדלקת כתוצאה מיצירת מעגל חשמלי מלא בין מסוף הסוללה החיובי והשלילי לבין שני החוטים שנמצאים בתוך בסיס הנורה.

על ידי נגיעה של הנורה ישר באחד ממסופי הסוללה עבור אחד מהחיבורים, תוכל גם לנסות את הניסוי הזה עם חוט אחד בלבד. לדוגמה, אתה יכול להדליק מנורה על ידי נגיעה בצד הבסיס למסוף הסוללה השני אם אתה מדביק חוט חשמלי בין החלק התחתון של הנורה לאחד הדקים.


וריאציות נוספו לניסוי

ניתן להוסיף מתגי מעבר לחיווט שלך כדי להדליק ולכבות את האור. רכשו מתג מתג קטן עם חיבורי כבל חשמלי. אחד מקווי החשמל הנחושת המחוברים לסוללה צריך להיות כרוך בקצהו סביב מסוף המתח של מתג ההפעלה. חבר את צד האביזר של מתג ההחלפה לנורת ה-LED באמצעות כבל חשמלי נוסף.

למתג חשמלי המכונה מתג חילוף יש כפתור שניתן להעיף קדימה ואחורה כדי להפעיל ולכבות מכשיר. שני חוטים במעגל החשמלי מחוברים או חסומים כדי לגרום לו לתפקד.

כדי להפוך את הפרויקט לנייד יותר, קנה מחזיק סוללה. קנה שקע סוללה שמתאים לגודל הסוללות שאתה מתכנן להשתמש במעגל שלך. את 2 כבלי החשמל שיוצאים מהמחזיק יש לחבר לצד ולתחתית הנורה לאחר הנחת הסוללה בתוך המחזיק.

מכיוון שלרוב מחזיקי הסוללות יש מתג הפעלה/כיבוי, אתה יכול פשוט להדליק ולכבות את הנורה תוך כדי הנסיון שלך.

שקול לרכוש מחזיק נורה זעיר כדי להפוך את הפרויקט שלך לנייד ומסוגנן אפילו יותר!


נסה להוסיף עוד סוללות ואורות. חבר מספר סוללות על ידי הדבקת חוטי חשמל נחושת בין המסוף החיובי של סוללה אחת לסוללה הבאה במסוף השלילי של הסדרה. נסה לשנות את מספר התאים במעגל כדי לראות כיצד הבהירות של נורה בודדת משתנה, או נסה להוסיף עוד נורות על ידי חיבורם לכל סוללה במעגל.

לאיזו סוללות תחבר נורות נוספות לא משנה אם תחליט להרחיב את המעגל. הסוללות פועלות למעשה כסוללה אחת וחזקה יותר מכיוון שהן מחוברות יחד.

זכור שאתה מסתכן בכיבוי הנורה אם אתה משתמש ביותר מדי סוללות כדי להפעיל מנורה אחת. נורה אחת של 3V עלולה להישרף אם משתמשים בשש סוללות ביתיות של 1.5V כדי להפעיל אותה. לא תהיה בסכנה, אבל הנורה לא תפעל עוד.

איך להכין סוללת לימון

השתמש במנורת LED במתח נמוך עם תפוקה של 3V ומטה וארבעה לימונים או יותר. סוללת הלימון שלך תהיה יעילה יותר ככל שתשתמש ביותר לימונים. השתמש במנורת LED זעירה שפחות מ-3V אם אתה רוצה שהלימונים יוכלו לטעון אותו.

עבור הניסוי הזה, דיודה זעירה, כמו אחת ממחרוזת של נורות חג המולד, או נורת LED מפנס קטן עובדות היטב.
בדומה לאופן שבו חומצת הסוללה עושה בתוך סוללות רגילות, מיץ הלימון בלימונים מציע פתרון חומצי ליצירת סוללה.

אתה יכול לבדוק את התיאוריה הזו עם פירות חומציים אחרים או אפילו תפוחי אדמה לאחר שתנסה זאת עם לימונים.


בין כף היד למשטח קשיח, סוחטים את הלימונים. שים לימון על שולחן או משטח יציב אחר ולחץ כלפי מטה עם גב היד. כדי לשחרר את המיצים בפנים, גלגל אותו קדימה ואחורה על השולחן תוך מתן לחץ. עבור כל לימון שבו אתה משתמש, בצע את השלבים הבאים.

בכך תוכלו להיות בטוחים שהמתכות שתכניסו ללימונים יבואו במגע עם כמה שיותר מהחומצה של המיץ.

לכל לימון צריך להיות מסמר מגולוון וחתיכה זעירה של חוט נחושת מוכנס לתוכו. לכל לימון צריך להחדיר חתיכה ישרה של חוט נחושת בקצה אחד ומסמר מגולוון להחדיר לקצה הנגדי, כשהחוט והמסמר נמשכים בערך למרכז הלימון. השאר מספיק מכל רכיב בולט כדי שניתן יהיה לכרוך סביבם חוטי חשמל.

אורך החוט והמסמרים לא חשוב כל עוד אפשר לנקב איתם את הלימונים ועדיין יש מספיק בולטות לחיבור קווי חשמל.

על ידי אריגה של חוטים בין הנחושת לציפורניים, אתה יכול לשרשר את הלימונים יחד. מסמר מגולוון של לימון אחד צריך להיות מוקף היטב בקצה אחד של חוט חשמל נחושת. עטפו את חוט הנחושת בלימון נוסף כשהקצה השני כרוך בחוזקה סביבו. כדי ליצור שרשרת מכל התפוזים, חזור על הפעולה הזו.

מעט נחושת חופשי צריך להיות על הלימון הראשון בשרשרת, ועל הלימון האחרון צריך להיות מסמר חופשי.
כדי ליצור חיבורים אלה, אתה יכול גם להשתמש בחוטי חשמל וקליפס תנין.

חבר את הנחושת הרופפת של הלימון הראשון לבסיס נורת ה-LED. רכיב הנחושת בחתיכה בצורת לימון בחלק הקדמי של השרשרת עטוף בקצה אחד של כבל חשמל נחושת. חבר את הקצה הנגדי של החוט לבסיס הנורה.

אם אתה רוצה לשמור את החוט במקומו, אתה יכול להשתמש בחתיכה קטנה של סרט חשמלי כדי להדביק אותו לתחתית.

עטפו את החוט הזה סביב הארוכה מבין שתי הרגליים אם לדיודת ה-LED שלכם יש שתי רגליים ולא תחתית.

הנח כבל נחושת בין צד הנורה לציפורן הפנוי של הלימון האחרון. חוט חשמל נחושת צריך להיות מפותל סביב המסמר המגולוון של הלימון בחלק האחורי של השרשרת. כדי להדליק את המנורה, גע בקצה השני של החוט לצדו.

עטפו את החוט הזה סביב הקצרה מבין שתי הרגליים אם לדיודת ה-LED שבה אתם משתמשים לתרגיל זה יש שתי רגליים ולא רק אחת שאפשר לגעת בה בחוט.

האור כנראה יהיה עמום למדי מכיוון שסוללות לימון לא מייצרות הרבה כוח. כדי לראות כמה בהיר יותר אתה יכול לגרום למנורה להידלק, נסה להשתמש בעוד לימונים כדי ליצור סוללה חזקה יותר.

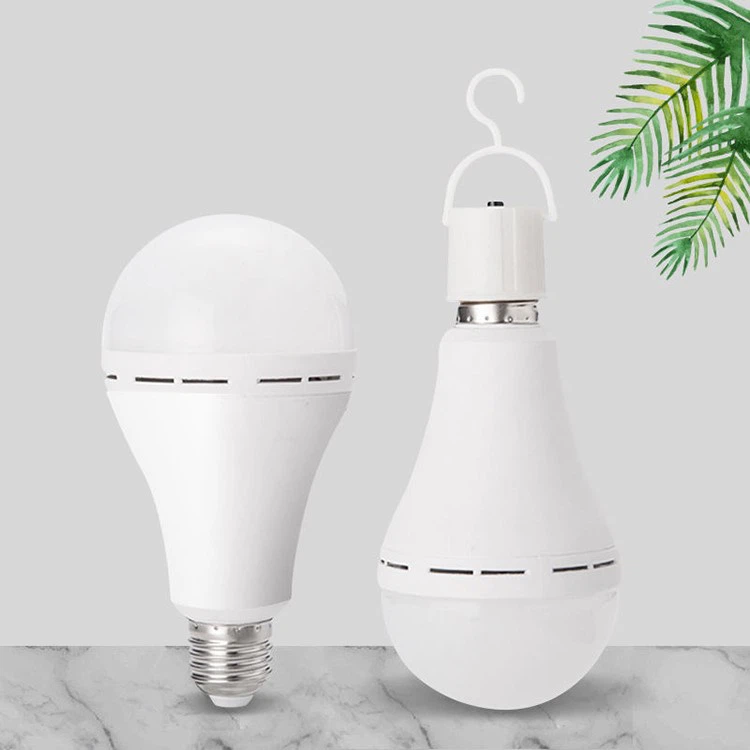

נורת לד עם גיבוי סוללה

תכונה

● הַתקָנָה

סובב את הנורה פנימה והדלק/כיבוי כרגיל, כולל ניתוק ממקור החשמל.

● חילוץ מעגל חכם

כאשר מתגלה הפסקת חשמל, Everbright משתמשת בסוללה הפנימית שלה עבור כוח גיבוי.

● סוללה נטענת

הוא מספק עד 3.5 שעות של אור (60 אחוז בהירות) ולוקח 6 שעות לטעינה מחדש.

מִפרָט
