אחורי-Lit vs. Edge-Lit: איך לעשות את הבחירה הנכונה?
בעת רכישת פנסי LED, קונים וקבלני פרויקט מתמודדים לעתים קרובות עם צומת דרכים טכנית קריטית:Edge-מואר או אחורי-מואר (ישיר-מואר)?שתי הטכנולוגיות יכולות לספק מקור אור משטח אחיד, אך ישנם הבדלים מהותיים ביעילות האור, תוחלת החיים, העובי, האמינות ובעלות הבעלות -ארוכת הטווח. בחירה שגויה עלולה להיות התמודדות עם לוחית מנחה אור מצהיבה, ירידת ערך לומן חמורה ועלויות תחזוקה מרקיעות שחקים רק שנתיים או שלוש לאחר מכן. עם זאת, הבחירה הנכונה תספק "התקן-ו-שכח-במשך-עשור-עשור" באנרגיה-חסכון באנרגיה.
מאמר זה יסביר ביסודיות את ההבדלים בין Back-Lit ו-Edge-מנורות לוח LED מוארות מארבעה מימדים - עקרונות טכניים, פרמטרי ליבה, נתוני בדיקה אמיתיים ותרחישי יישומים - כדי לעזור לך לקבל החלטה מדעית-חסכונית.
1. השוואת עקרונות טכניים: נתיב האור קובע את התוצאה
1.1 Edge-אורות לוח מוארים
במנורת לוח מוארת של Edge-, שבבי ה-LED נמצאיםמותקן רק על ארבעת הצדדים של המסגרת. אור נכנס ללוחית מדריך אור (LGP) מהקצוות. החלק התחתון של ה-LGP כולל נקודות לייזר בעיצוב מדויק או נקודות מודפסות. באמצעות העיקרון של השתקפות פנימית מוחלטת, האור הנוסע בצורה אופקית נשבר בהדרגה כלפי מטה, ואז מרוכך ומכוון דרך גיליון מפזר וסרטי שיפור בהירות (BEF) כדי ליצור סוף סוף משטח הארה אחיד.
- מרכיבי מפתח:פסי לד (על המסגרת) + לוח מוביל אור (LGP) + מפזר + סרט מחזיר אור + BEF.
- יתרונות:דק במיוחד (בדרך כלל 12-15 מ"מ), מראה מלוטש, מתאים להתקנות שקועים או- דקים במיוחד- במיוחד.
- חסרונות:נתיב אופטי ארוך, אובדן אור משמעותי; ה-LGP נוטה להצהיב לאורך זמן עקב חשיפה לחום ו-UV; יותר רכיבים פירושם יותר נקודות כשל פוטנציאליות.
1.2 תאורה-אחורית (ישירה-מוארת) פאנל
באור פאנל-מאחורי, שבבי LED נמצאיםמופץ באופן שווה על פני כל החלק האחורי של הפאנל. האור זורח ישירות כלפי מטה והוא הומוגג על ידי מפזר אובך גבוה-.אין צורך בלוח מנחה אור (ללא LGP).
- מרכיבי מפתח:מערך LED (משטח מלא) + מפזר (אופציונלי עם מיקרו-עדשות).
- יתרונות:יעילות אור גבוהה יותר (ללא אובדן ספיגת גפ"מ); אין סיכון להצהבה (ללא LGP בכלל); פיזור חום אחיד, חיים ארוכים יותר; בנייה פשוטה יותר, עלות נמוכה יותר; שומר על שטף אור גבוה גם ברמות הספק גבוהות יותר.
- חסרונות:מעט עבה יותר (בדרך כלל 25-35 מ"מ), מה שעשוי להוות שיקול בסביבות הרכבה דקיקות במיוחד.
תקציר של משפט אחד:Edge-Lit רודף "רזון", בעוד Back-Lit רודף אחר "יציבות".
2. השוואת פרמטרי ליבה: תן לנתונים לדבר
כדי להראות בבירור את ההבדלים האמיתיים בין שתי הטכנולוגיות, אנו משווים את הפרמטרים הנמדדים האופייניים של פנסי פאנל Edge-Lit ו-Back-Lit 2×2 רגל (600×600 מ"מ) של מותגים מיינסטרים (למשל, Benwei). הנתונים נגזרים ממפרטי מוצר ודוחות בדיקה של LM-79 של צד שלישי.
| פָּרָמֶטֶר | תאורת פאנל LED מוארת בקצה | תאורת פאנל LED עם תאורה אחורית (מוארת ישירה). |
|---|---|---|
| כוח אופייני (2×2 רגל) | 36–48W | 36–48W |
| יעילות האור של המערכת (lm/W) | 90–110 lm/W | 140–160 lm/W |
| שטף אור כולל (אופייני 40W) | ~3,600–4,400 lm | ~5,600–6,400 lm |
| עוֹבִי | 12–15 מ"מ | 25-35 מ"מ |
| צלחת מוביל אור (LGP) בשימוש? | כן (PMMA) | לא (ללא LGP) |
| סיכון הצהבה לטווח ארוך | כן (יכול להתרחש לאחר 2-3 שנים) | אין (מבוטל לחלוטין) |
| אחידות (U0) | גדול או שווה ל-0.8 | גדול או שווה ל-0.8 (טוב באותה מידה) |
| אינדקס עיבוד צבע (CRI) | Ra גדול או שווה ל-80 | Ra גדול או שווה ל-80 (עד 90+ זמין) |
| UGR (דירוג בוהק מאוחד) | פחות או שווה ל-19 | פחות או שווה ל-19 (חלק מהדגמים פחות או שווה ל-16) |
| מבנה פיזור חום | גוף קירור מסגרת (חום מרוכז בקצוות) | גוף קירור מלא בלוח האחורי (החום מפוזר באופן שווה) |
| מספר שבבי LED | פחות (40-80 צ'יפים) | עוד (120-200 צ'יפים) |
| אורך חיים מדורג | 30,000–40,000 שעות | גדול או שווה ל-50,000 שעות |
| תחזוקת לומן לאחר 3 שנים | ~70%–80% (מושפע מהצהבה) | גדול או שווה ל-90% (הקרנת LM-80) |
| מחיר יחידה (אותו הספק) | מעט גבוה יותר (תהליך LGP מדויק) | מעט נמוך יותר (בנייה פשוטה) |
| סוגי הרכבה תואמים | שקוע, מותקן על פני השטח, תלוי | בעיקר עבור תקרות רשת T-bar |
פירוש נתוני מפתח
① פער יעילות של יותר מ-40%
ב-40W, פאנל Edge-Lit מספק כ-4,000 lm, בעוד פאנל Back-Lit מספק מעל 6,000 lm. משמעות הדבר היא שכדי להשיג את אותה עוצמת הארה, Back-Lit מאפשרת לך להשתמש בפחות גופים או בהספק נמוך יותר - מה שמפחית הן את עלות הרכש הראשונית והן את חשבונות החשמל לטווח ארוך.
② הצהבה: "הרוצח הנסתר" של לוחות Edge-Lit
לוחית מנחה האור (בדרך כלל PMMA) בלוחות Edge-Lit חשופה כל הזמן לחום ולקרינת אור כחול משבבי ה-LED, מה שמוביל לשבירת שרשרת פולימר וחמצון. התוצאה מצהיבה בעליל במרכז או לרוחב הפאנל. ברגע שמתרחש הצהבה, יעילות האור, טמפרטורת הצבע וה-CRI מתדרדרים קשות, והנזק בלתי הפיך- יש להחליף את כל המתקן. לפנלים עם תאורה אחורית, ללא LGP כלל, אין סיכון להצהבה.
③ הבדלים בתחזוקת לומן לאורך החיים
בפאנלים עם תאורה אחורית, שבבי ה-LED מפוזרים באופן שווה על פני הלוח האחורי, והחום מתפזר במהירות על ידי הלוח האחורי הגדול מאלומיניום, כך שכל שבב פועל בטמפרטורת צומת נמוכה יותר. בלוחות Edge-Lit, עשרות שבבי LED ארוזים בצפיפות על המסגרת הצרה, וכתוצאה מכך אזור פיזור חום קטן, צפיפות שטף חום גבוהה, טמפרטורות צומת גבוהות יותר, ופחת מואץ של לומן. נתוני LM-80 מראים שעיצוב Back-Lit יכול להאריך את חיי L70 (זמן עד 70% מהלומן הראשוני) ביותר מ-30%.
3. מדריך לבחירת תרחישי יישומים: איזו טכנולוגיה מתאימה לפרויקט שלך?
שום טכנולוגיה היא לחלוטין "הטובה ביותר" - רק "המתאימה ביותר". הטבלה הבאה מספקת המלצות ברורות לתרחישי עיצוב התאורה הנפוצים ביותר.
| תרחיש יישום | טכנולוגיה מומלצת | לְנַמֵק | הערות |
|---|---|---|---|
| משרד / משרד פתוח | תאורה אחורית | בשימוש 8-10 שעות מדי יום; צריך חיים ארוכים, יעילות גבוהה, תחזוקה נמוכה. ל-back-Let אין סיכון להצהבה, תחזוקת לומן גבוהה - באמת 5-10 שנים ללא תחזוקה. | עובי בתוך 30 מ"מ מתאים לתקרות רשת סטנדרטיות - העובי אינו מהווה בעיה. |

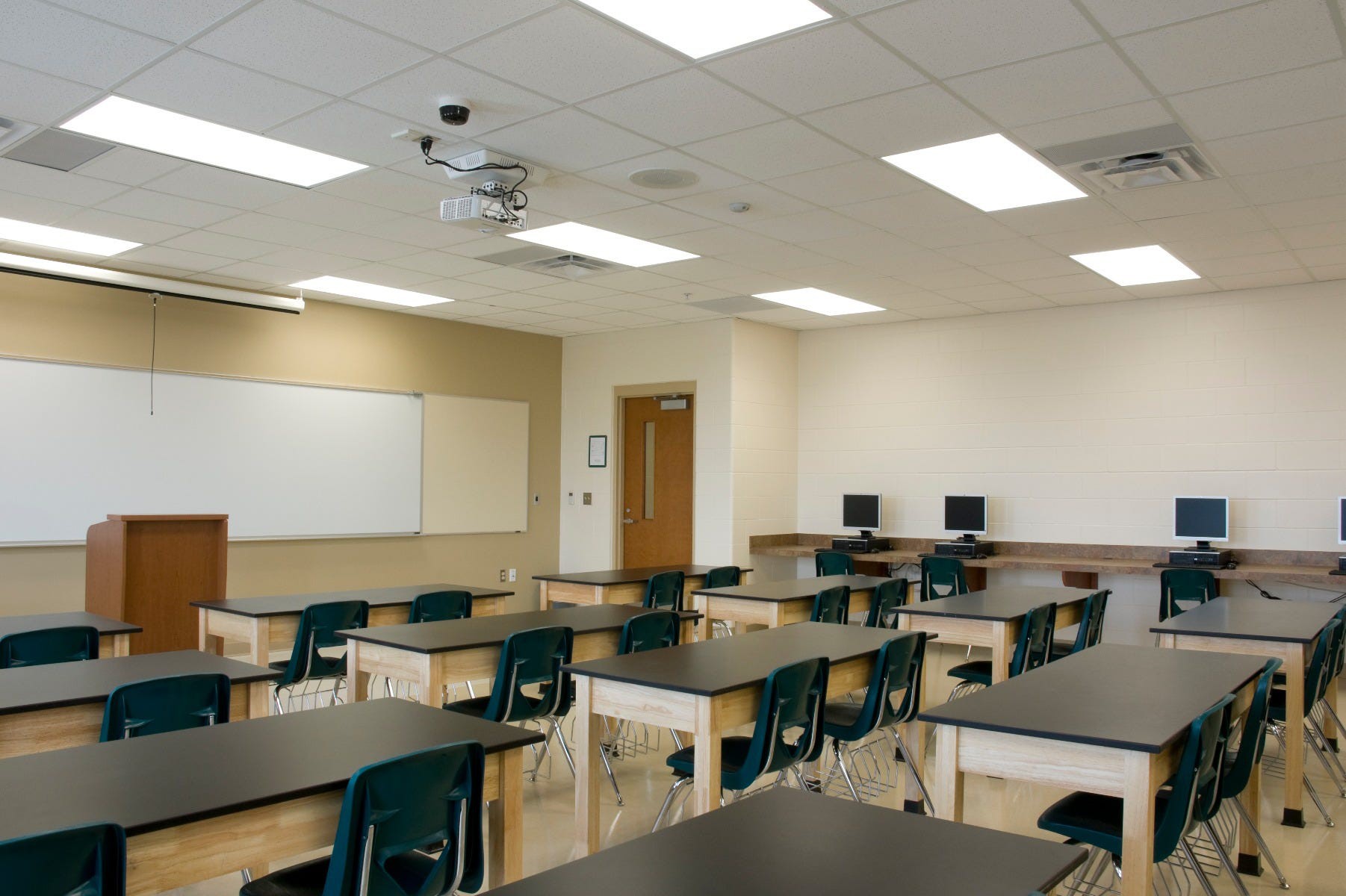

| כיתות בית ספר | תאורה אחורית | שעות ארוכות במיוחד של שימוש, דרישות גבוהות ליציבות צבע ותפעול ללא הבהוב. Back-Lit אמין יותר ומונע סחף של טמפרטורת הצבע הנגרמת מהצהבה של LGP. | המלץ על תאורה אחורית עם UGR פחות או שווה ל-16 כדי להפחית עוד יותר את הסנוור. |
| בתי חולים / חדרים נקיים | תאורה אחורית | סביבות רפואיות דורשות עקביות צבע לטווח ארוך ו-CRI גבוה. הצהבה תשפיע קשות על שיפוט הצבע באזורי אבחון ויש להימנע ממנו. | בחר גרסת תאורה אחורית עם CRI גדול מ-90 או שווה ל-90. |
| חנויות קמעונאיות / אולמות תצוגה | Edge-Lit(אם האסתטיקה היא בעדיפות עליונה) אותאורה אחורית(אם בעדיפות עלות) | If the design requires a ultra‑thin profile (e.g., ≤15mm) flush with the ceiling, Edge‑Lit is the only option. If ceiling plenum depth >30 מ"מ, תאורה אחורית מציעה תמורה טובה יותר. | הערה: חנויות קמעונאיות פועלות 12–14 שעות ביום, מה שמאיץ את ההצהבה בלוחות Edge-Lit. |
| לובי מלונות / מגורים יוקרתיים | Edge-Lit | רודף אחר רזון קיצוני (10-12 מ"מ) ומראה מעודן - Edge-Lit משיגה מראה יוקרתי של "ראה את האור, לא את המתקן". | בחר פרימיום Edge-Lit עם לוח מנחה אור למחשב עמיד בפני UV או תוספים אנטי UV כדי לעכב את ההצהבה. |
| מחסנים / סדנאות / מוסכים תת קרקעיים | תאורה אחורית | העובי אינו רלוונטי; עמידות, יעילות ועלות תחזוקה הם קריטיים. היעילות הגבוהה והחיים הארוכים של Back-Lit הם יתרונות מרכזיים. | השתמש בגרסת לומן גבוהה של 48W כדי להפחית את מספר המתקנים. |
| פרויקטים של הצעות ממשלתיות/בית ספר | תאורה אחורית | יותר ויותר מסמכי מכרז (למשל, תקן CPWD בהודו, דרישות DLC בארה"ב) דורשים במפורש יעילות גדולה מ-או שווה ל-130 lm/W ואורך חיים גדול מ-50,000 שעות או שווה ל-Back-Lit עומדת בהם כסטנדרט. Edge-Lit לעתים קרובות לא מצליח לעמוד בסף הזה. | בדוק במסמכי המכרז "ללא LGP" או סעיפי סף יעילות. |
4. תפיסות מוטעות נפוצות הובהרו
תפיסה שגויה 1: "Edge-Lit בהיר יותר מאשר Back-Lit."
המציאות: בדיוק ההפך. עקב הפסדי ספיגה ופיזור בלוחית מנחה האור, יעילות מערכת Edge-Lit נמוכה בדרך כלל ב-30-40 lm/W מאשר Back-Lit. באותה עוצמה, Back-Lit בהיר יותר באופן משמעותי.
תפיסה שגויה 2: "ל-Edge-Lit יש את אותו אורך חיים."
מציאות: בגלל הצהבה של LGP ופיזור חום לקוי של המסגרת, אורך החיים השימושי בפועל (התקופה שבה איכות האור נשארת מקובלת) של לוחות Edge-Lit קצרים לרוב ב-30%-50% מ-Back-Lit. לוחות Edge-Lit רבים מראים הצהבה ברורה ופחת לומן לאחר 2-3 שנים בלבד.
תפיסה שגויה 3: "תאורה אחורית עבה מכדי להתאים לתקרת רשת".
מציאות: לתקרות רשת T-bar סטנדרטיות יש בדרך כלל עומק של 50-80 מ"מ. ניתן לשקוע פאנל עם תאורה אחורית בעובי 30 מ"מ מבלי לבלוט מתחת למישור התקרה. רק כאשר העיצוב דורש עובי מתחת ל-15 מ"מ למראה מינימליסטי, יש צורך ב-Edge-Lit.
תפיסה שגויה 4: "Edge-Lit חסכוני יותר באנרגיה."
מציאות: כדי להשיג את אותה עוצמת הארה, Edge-Lit דורש הספק גבוה יותר או יותר גופים כדי להתאים לפלט שטף האור של Back-Lit. לכן, ל-Back-Lit יתרון הן בעלות הראשונית והן בעלות החשמל התפעולית.
6. מסקנה והמלצות
| מימד השוואה | Edge-Lit | תאורה אחורית (תאורה ישירה) |
|---|---|---|
| טכנולוגיית ליבה | לוח מנחה אור + פסי לד מסגרת | מערך LED משטח מלא + מפזר |
| היתרון הגדול ביותר | דק במיוחד (12-15 מ"מ) | יעילות גבוהה (140-160 lm/W), ללא הצהבה, חיים ארוכים |
| החיסרון הגדול ביותר | יעילות נמוכה יותר, נוטה להצהיב, פיזור חום לקוי | מעט עבה יותר (25-35 מ"מ) |
| הכי טוב עבור | יישומים דקורטיביים מתקדמים מוגבלים במקום | משרדים, חינוך, בריאות, קמעונאות, תעשייה - רוב היישומים הכלליים |
| עלות לטווח ארוך | גבוה יותר (מחזור החלפה קצר יותר) | נמוך יותר (תקופה ארוכה ללא תחזוקה) |
עצה אחרונה:
- תעדוף תאורה אחוריתאלא אם חלל ההתקנה יש מגבלת עובי קפדנית (<20mm). Back‑Lit is superior in efficacy, lifespan, reliability, and long‑term cost – it is the first choice for commercial lighting retrofits and new projects.
- אם Edge-Lit הוא בלתי נמנע, בחר גרסה באיכות גבוהה עםלוחית מנחה אור למחשב, עמידה בפני UV, עמידה להצהבהופיזור חום משופר(למשל, גוף קירור מסגרת מעובה). בקש מהספק דוחות LM‑80 ונתוני בדיקות הצהבה כדי למקסם את העיכוב של ירידה בביצועים.
בקטגוריית תאורת פאנל LED, "רזון" הוא אסתטיקה ויזואלית, אך "יציבות" - יעילות גבוהה, ללא הצהבה, חיים ארוכים - היא המדד האמיתי למצוינות. אנו מקווים שניתוח השוואתי ותמיכה בנתונים יעזרו לך לקבל את ההחלטה הנכונה והחסכונית עבור פרויקט התאורה הבא שלך.
